Introdução
Este artigo apresenta um estudo de análise estrutural estática realizado em um modelo discretizado submetido a cargas concentradas. O objetivo principal foi avaliar o comportamento do modelo sob condições de carregamento específicas, utilizando o método dos elementos finitos (MEF). A análise foi conduzida em um modelo simplificado, aproveitando a simetria para reduzir o custo computacional. Este estudo foi realizado utilizando o SimScale, uma plataforma de simulação baseada na nuvem.
Metodologia

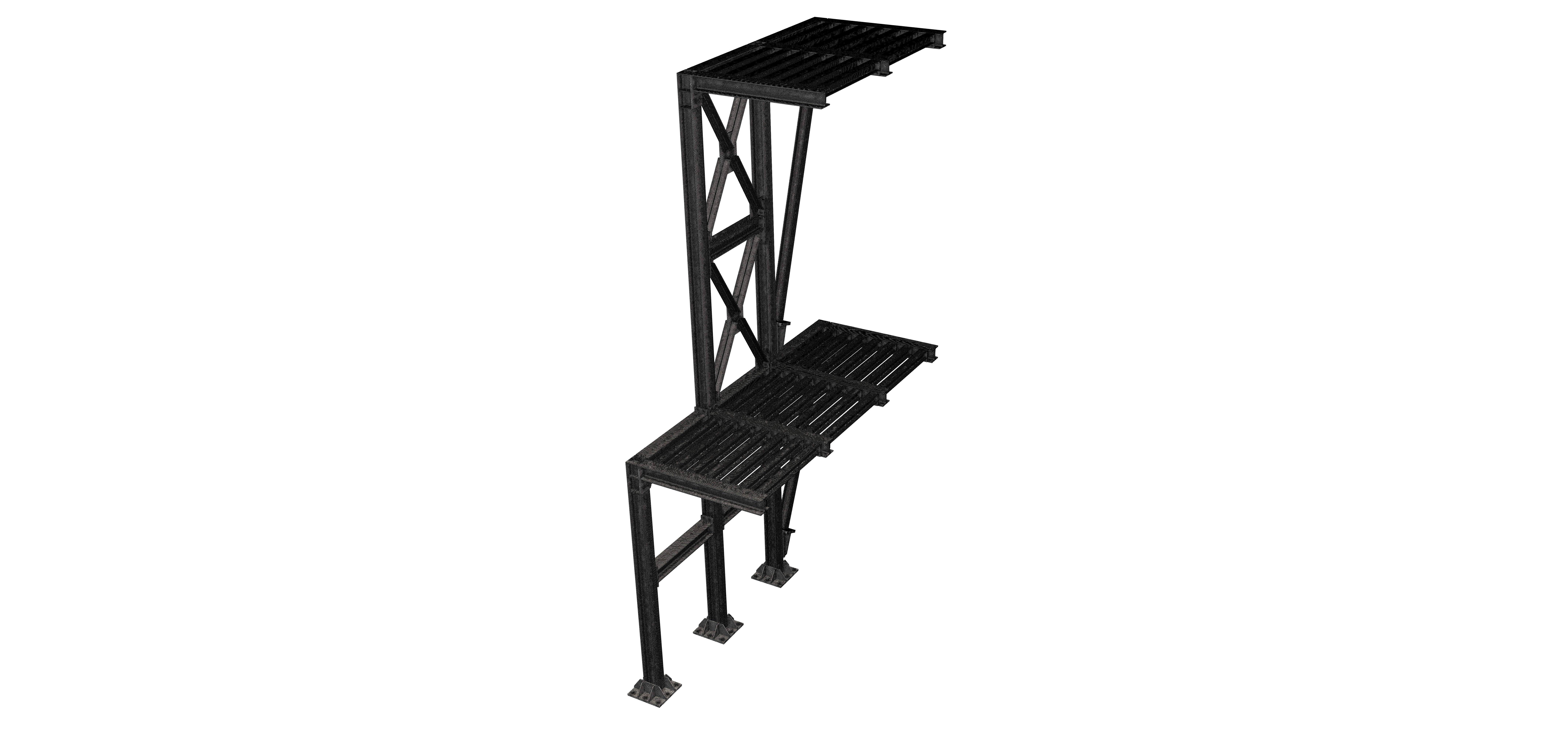

O modelo discretizado foi dividido em duas metades, explorando a simetria para otimizar o tempo de cálculo. Foram aplicadas cargas de 10 toneladas no piso central e 5 toneladas no piso superior, totalizando uma carga de 30 toneladas para o modelo completo. A análise foi realizada utilizando o SimScale, um software de análise de elementos finitos, que permitiu a avaliação das tensões de von Mises e dos deslocamentos resultantes.
Resultados e Discussão
Tensões de von Mises

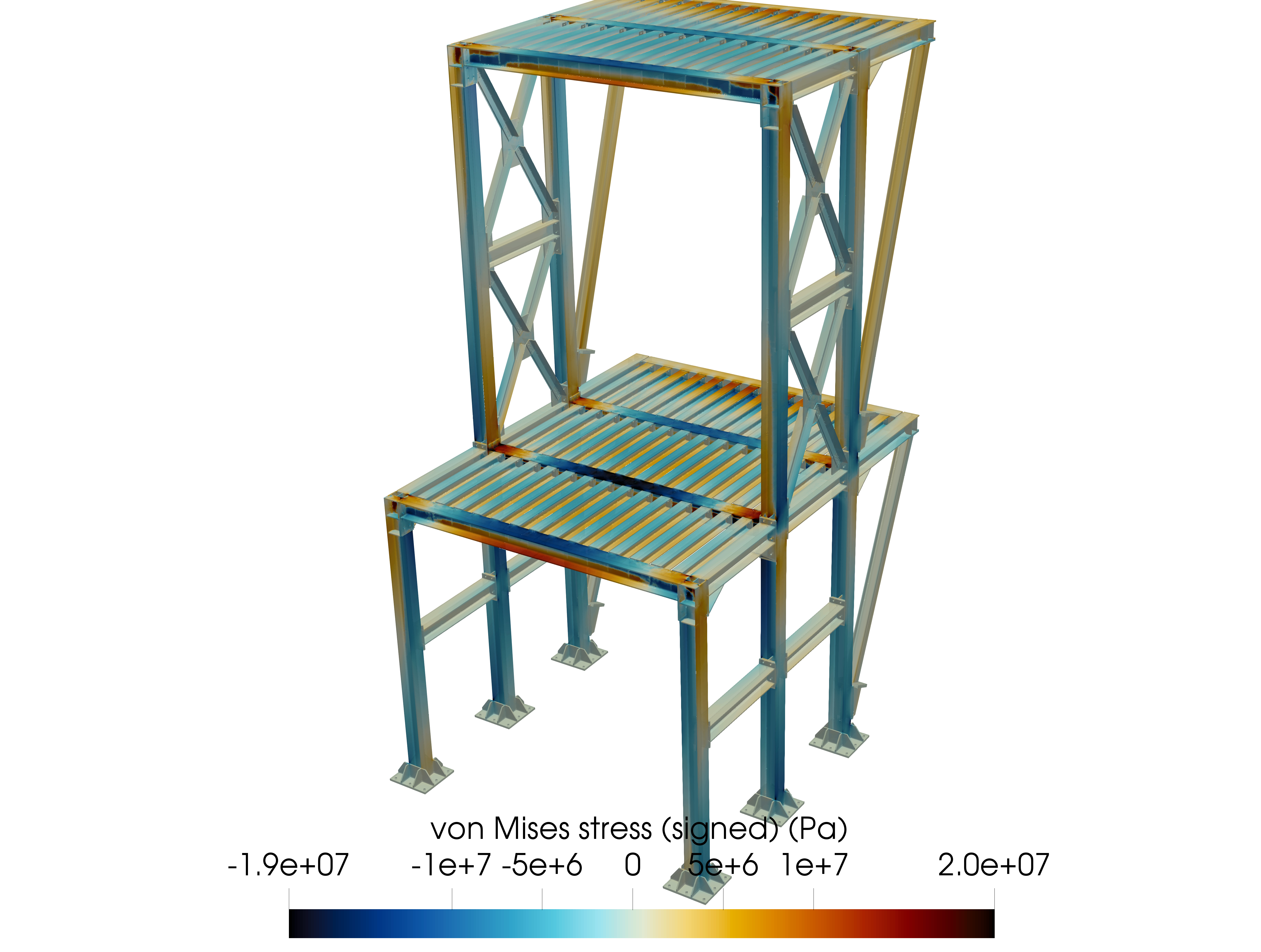

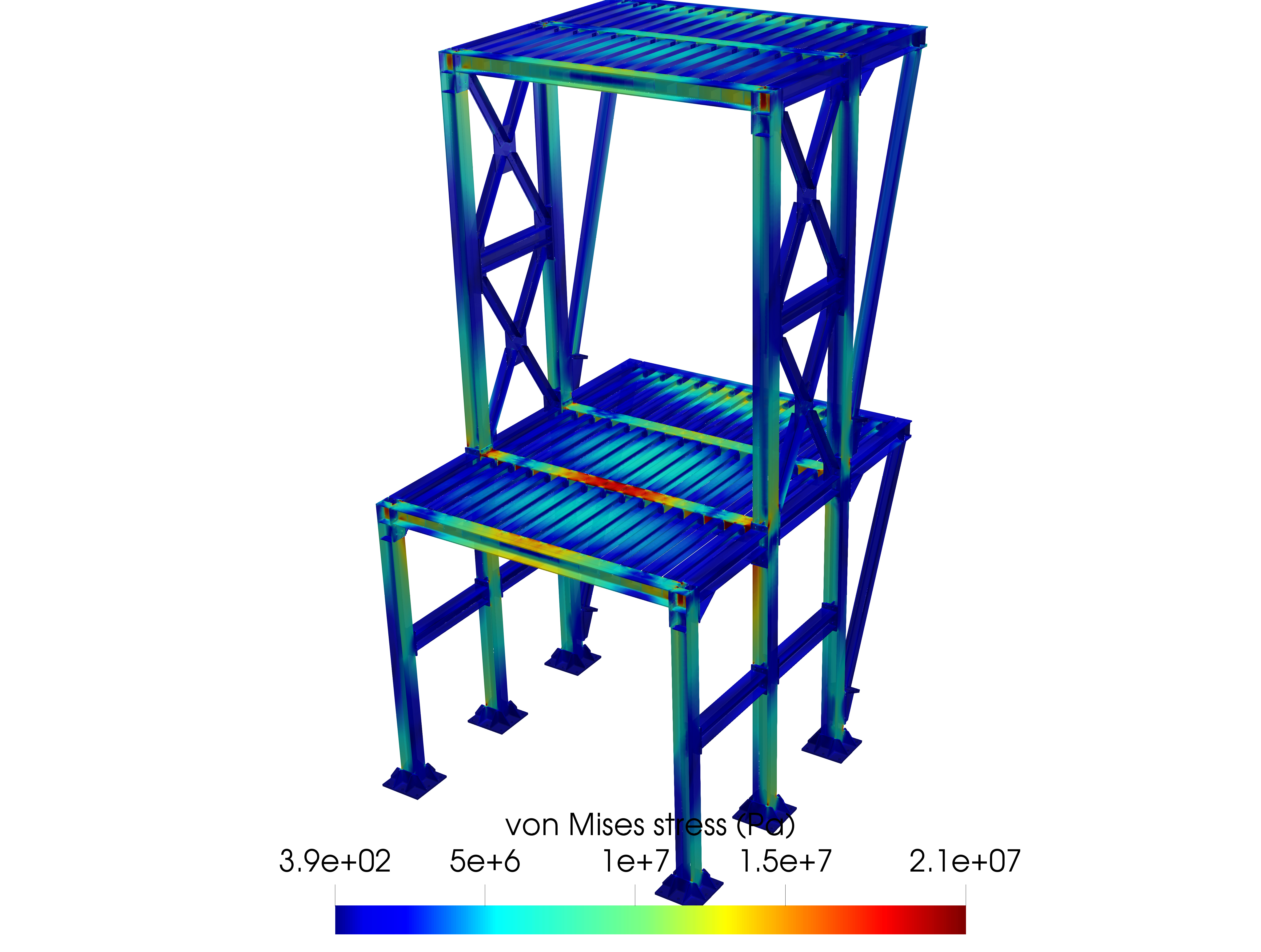

Os resultados da análise de tensões de von Mises mostram a distribuição das tensões ao longo do modelo. As tensões de von Mises são um critério importante para avaliar a segurança estrutural, pois indicam o nível de tensão equivalente em cada ponto do material. A análise permitiu identificar as regiões de maior concentração de tensões, que são críticas para a integridade estrutural do modelo.
Deslocamentos

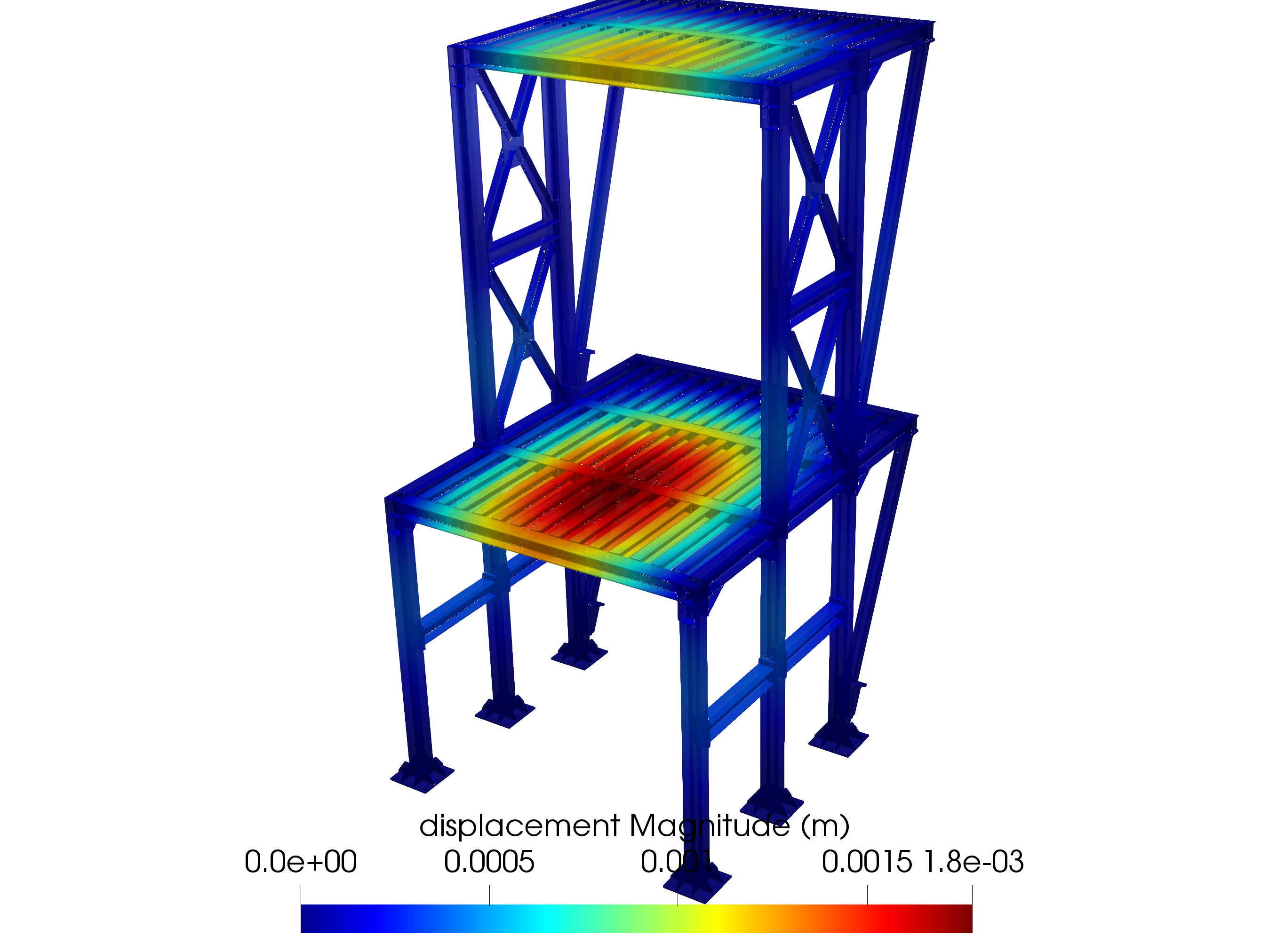

A análise de deslocamentos forneceu informações sobre a deformação do modelo sob as cargas aplicadas. Os resultados mostraram a magnitude e a direção dos deslocamentos em diferentes pontos do modelo. Essa informação é crucial para verificar se os deslocamentos estão dentro dos limites aceitáveis e para avaliar a rigidez da estrutura.
Interpretação dos Resultados
A partir dos resultados obtidos, é possível realizar uma interpretação detalhada do comportamento estrutural do modelo. As tensões de von Mises indicam as áreas de maior risco de falha, enquanto os deslocamentos fornecem informações sobre a deformação da estrutura. Com base nesses dados, é possível propor modificações no projeto para aumentar a resistência e a rigidez do modelo.
Conclusão
Este estudo de análise estrutural estática demonstrou a importância da utilização do método dos elementos finitos para avaliar o comportamento de modelos discretizados sob cargas concentradas. A análise das tensões de von Mises e dos deslocamentos permitiu identificar as áreas críticas do modelo e fornecer informações valiosas para o projeto estrutural. A simplificação do modelo através da exploração da simetria mostrou-se uma estratégia eficiente para reduzir o custo computacional sem comprometer a precisão dos resultados. O uso do SimScale facilitou a execução desta análise, proporcionando uma plataforma robusta e acessível para simulações estruturais.
